試作・ミニブリッジポート加工.....


新たなブログ(趣味ブログ)を 楽しみにされてる方が多いみたいですが.....
なかなか進まないんですよねぇ~。(苦笑) 042.gif

暇な時に 撮影した画像を取り込んだり、編集したりと、少しずつ 進んではいますが.....
このブログがメインなので、ついつい後回しになってしまう。(汗) 008.gif

まぁ、言うてる間に UPするんで、暫し お待ちを..... 049.gif





早速、仕事の話に入ります。  今日は エンジン関係のネタでも。
まずは 俺の仕事から。



このブログで 時々 「ローターの修正」って書きますが..... 画像をご覧下さい!

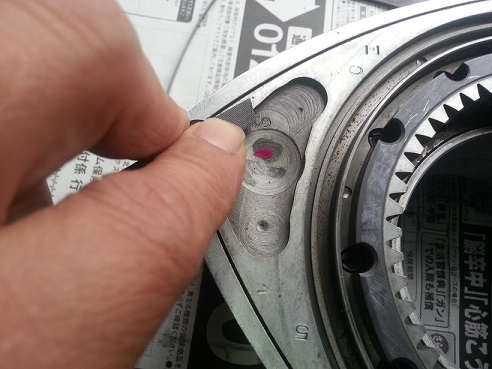

これは バランス取りで肉抜きされた箇所の 「バリ取り」 をしてる画像です。

新品のローターを注文すると、必ず 加工後の 「バリ」 を残したままで出荷されます。
(5万弱もするんやから、メーカーは ちゃんとしたモノを出荷して欲しいです!) 021.gif

まぁ、毎度の事なんで慣れっこになってますが、シール溝だけで無く、こういうトコを含む全体のバリ取りを施してこそ REエンジン・チューナーです。

「エンジン内部は見えないトコやし、そんな面倒臭い事、できるかよ!」
そういうヤツに限って 「うちはロータリーが得意なんだよね!」 って言うんでしょね。(悲しい) 007.gif

バリ取りしたら50馬力上がるなんて100%無いし、2個のローターを施したら かなりの時間がかかる。  でも、エンジン組むってのは そんなモンですよ!   地味な世界です.....


エンジンをバラせば 組んだチューナーの性格が解ります。

速さだけが全てじゃない。(速さを追求してる俺が言うのも 変ですが..... 苦笑)
並の速さでも 魂込めて組まれたエンジンなら良いんじゃないかな。

頑張ってる人を応援したくなります!

真面目に取り組む事が 1番 素敵だと 俺は思いますよ♪ 045.gif




話 変わりますが..... チョッと前のブログで、「角度調整可能な鏡」 について触れましたが.....
こういう使い方をします。

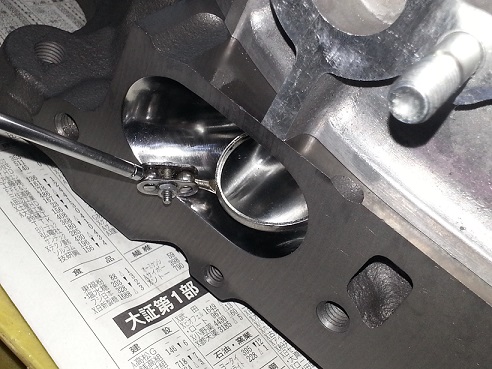

画像は インレット・ポートから差込み、奥を覗いてるトコです。


このように サイドハウジングに設けたブリッジポートと、それに接するローターハウジング部分の角を落とし、突き合わせに 「段付き」が無いか?確認する為に使います。034.gif

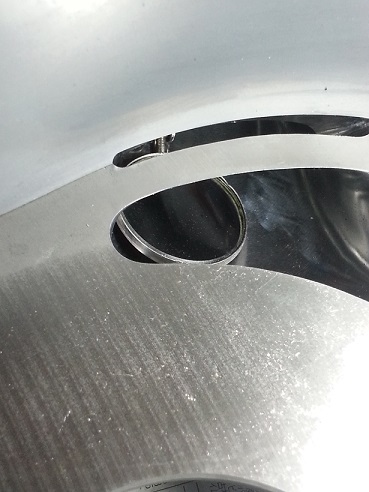

この画像を見て 「郷田レーシングらしくない 小さ目ブリッジやなぁ~。」って気付いた人は鋭い!

そう。 普通の3分割アペを使用する為の 「試作ブリッジポート加工」っす!(周回用)
(ブリッジポートは、ワンピース もしくは2分割アペを使用するのが正論ですからね!) 027.gif

3分割カット加工時に ブリッジ対応としてアンダーアペを太く残す方法もあるようですが.....
その分、トップアペが細くなるんで、強度が心配!  俺は通常サイズでテストします♪


ポートのケガキは 俺が施したが、加工担当は山ちゃん。
かなり時間かかって大変やったそうです!(何か?人ごとみたいですね!笑)

「いつもの6mmや8mmのほうが簡単や!」 と、ブツブツ言ってましたよ。022.gif

無理もない。  橋(ブリッジ)を太めに残す為、シーリングラバー ギリギリまで追い込むケガキにしたったもん!(苦笑)  おまけに 小さいブリッジなんで、超硬バーがカツカツやしね!

※ 本来、試作は俺が試しに削るが、「これぐらい出来るやろ?」 って、最初っから任せた。(笑)

神経を尖らせ、「目が疲れたぁ~!」 と半泣きの山ちゃん。   お疲れ様でした。049.gif



今日は チョッと難しかったかな?
じゃあ、最後に レベルの低い?ネタでも.....


俺の大事なアイテム・角度調整可能鏡を眺め、ニヤニヤしてる 山ちゃん。

「これじゃ 見えんぞ!  絶対 無理じゃ!」 と、何やら独り言を言い出した.....

イヤな予感.....   何をしようとしてるやら?042.gif







山内:「こうやって 駅の階段を上がったら.....  んー。 やっぱ 見えんぞ!」
郷田:「山内君、お願いやからヤメてよ!  どうせ 俺が身元引受人なんやから..... (汗)」
山内:「せーへんわ! それぐらい ワシでも解るわ!  やっぱ 小型カメラがええんかのぉ~?」
郷田:「まだ言うとんかいな!  そんな勇気 ないやろ?」
山内:「はい。  冗談でも できません..... 」


何か 変わったモノを見ると 変態の血が騒ぐみたいです.....
まぁ、郷田.Rは 変態の集まり?ですからね..... (苦笑) 042.gif

今日は ここまで。  じゃあね!


                                         郷田レーシング・郷田
