フューエル・レギュレター用 プレート製作(パート2)


明日、カーテン越しの世界は、雪化粧かも知れない。

街は静まり、行き交う人も絶え、見えるのは ヘッドライトに照らされる 雪.....



明日は 歯医者さんに予約してるんだけどなぁ~。(困)
それも 和泉中央まで高速 使うけど..... 多分 通行止めになるでしょね。 008.gif





一応、早起きして 準備するつもりなので、さっさと本題に入りますね。
まずは 競技用 13Bペリから.....


フューエル・レギュレター用 プレート製作(パート2)_b0138552_21581758.jpg

これは EX・ポート拡大加工のケガキをしてる画像です。
(まずは ノーマルポートのオープン&クローズドに ラインを入れたトコ)

真ん中のハウジングは、ブローして持ち込まれた ブリッジポート加工ハウジング。(オーナー持参)
アホほどデカく削ってるので 参考にもならないが、ポートタイミングを確認してます。034.gif

んー。  パンチが無いエンジンだったと思うなぁ~。(削ったチューナーは、知識不足ですな!)
要は デカけりゃ良いってモンじゃないよ!

俺も 23歳の時に 同じぐらいデカい ポートをテストで削ったけど.....  1本走っただけで パンチの無さに嘆き、そのまま徹夜で 組んだばかりのエンジンをバラした経験があるんでね。(苦笑) 042.gif

今の俺は、あの頃に経験した 貪欲なトライ精神が、独自のノウハウになってます♪ 027.gif


フューエル・レギュレター用 プレート製作(パート2)_b0138552_22205636.jpg

これは ペリ(IN・ポート)の拡大加工のケガキ 画像です。
(とりあえず、こちらも 基準となるオープン&クローズドのライン引きから始めます)

オーバーラップがデカい ペリなんで、EX/ポートとの兼ね合いが重要ですねぇ~。
どこまで 削って追い込むか?検討中です..... (ってか、タイミングは決まったけどね!) 049.gif




次は N村君FDを.....
パイピング製作の記事ばかりじゃ 俺も飽きるので、他の作り物をUPしましょか♪

いろんなモン作ったけど、今回は Tさんに続く フューエル・レギュレターのブラケットを。


フューエル・レギュレター用 プレート製作(パート2)_b0138552_22524574.jpg

装着する場所、脱着メンテ、障害物とのクリアランス、そしてデザインを頭で描けたら、寸法取り.....

画像は アルミ平板にマンガ(デザイン)を書いてるトコです。
穴は 切り出す前に開けときますよ!(切った後で穴を開ける場合、万力で挟みにくいからね!)034.gif

で、材料がもったいないので 端っこを使い、無駄がないよう 心掛けてる セコイ 俺です。 (笑) 037.gif


フューエル・レギュレター用 プレート製作(パート2)_b0138552_23691.jpg

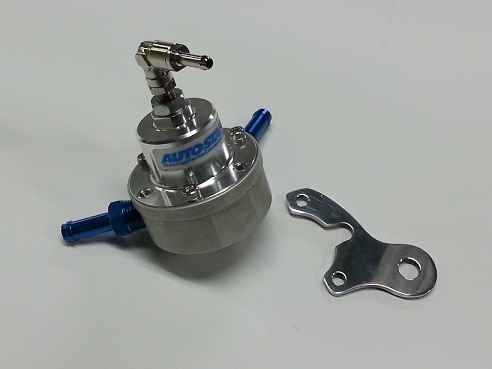

いきなりですが、完成画像です。(ホースニップル(青)は、とりあえずKITモンを仮に付けただけです)

前回の TさんFDは TOMEI製でしたが、 今回のレギュレターは オートスタッフ製ですよ。

で、今回も 時計のムーブメント・パーツ(レバー もしくは プレート)をイメージしちゃった♪ (笑) 029.gif


フューエル・レギュレター用 プレート製作(パート2)_b0138552_2393994.jpg

切り口の仕上げも このとおり!  レーザーとかNC加工じゃないよ!
俗に言う 糸ノコ、リューター、ヤスリ のみで仕上げる 手作業っす!027.gif

※ 機械加工の精度には かないませんが..... (笑)


で、本体に装着すると.....


フューエル・レギュレター用 プレート製作(パート2)_b0138552_2314232.jpg



フューエル・レギュレター用 プレート製作(パート2)_b0138552_23184450.jpg

インは ホース口(8φ)と AN#6、アウトは ワンサイズデカい AN#8です。

これを ボディに装着すると.....


フューエル・レギュレター用 プレート製作(パート2)_b0138552_23202788.jpg



フューエル・レギュレター用 プレート製作(パート2)_b0138552_23204929.jpg

こんな感じ。


今日は おしまい。 じゃあね!


                                            郷田レーシング・郷田
