さてと、仕事の話に入ります。
最近は 2人がかりで FさんFDのロールケージ(ダッシュ貫通タイプ)に取り組んでます。

まずは.....


既製品 ロールケージ 改....._b0138552_222492.jpg

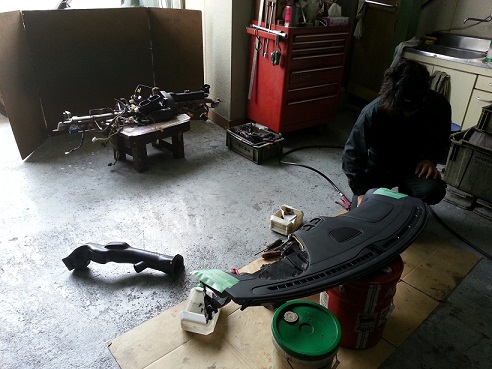

かなり前の作業ですが、山ちゃんが ダッシュボード一式を取り外した画像です。
(手前が ボードで、奥に見えるのが骨組みです)


このあと、ロールケージを仮組みし、どの辺りを削って入れるか?寸法取りします。
失敗は 許されません。  ダッシュボードに穴を開けるので、最低限の大きさにします。027.gif


既製品 ロールケージ 改....._b0138552_22253627.jpg

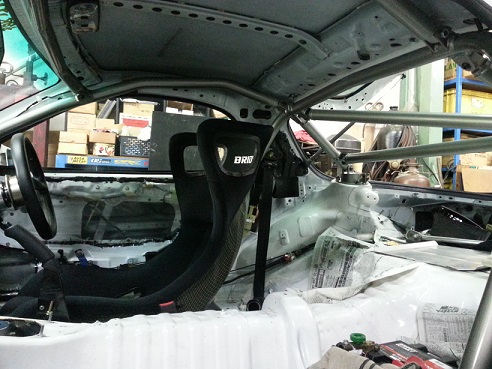

仮組み画像です。(ベースは、サイトウ ロールケージ製 8P)

周回仕様の競技車ですが..... 予算の都合もあり、本チャン レース仕様のフル付け(完全溶接)では無く、ポピュラーなボルト固定タイプを採用しました。

※ フル付けする場合、ボディ全体のスポット補強が基本なので、予算が膨らみます。045.gif


フロントバーを通す位置も決まり、ダッシュボードを仮付け。
(何回も 付けたり外したりを繰り返し、当たるトコを削って やっと決まるんですよ!) 034.gif

基本ベースが決まったので、ここから私の仕事(追加バー)が始まります。


既製品 ロールケージ 改....._b0138552_22562146.jpg

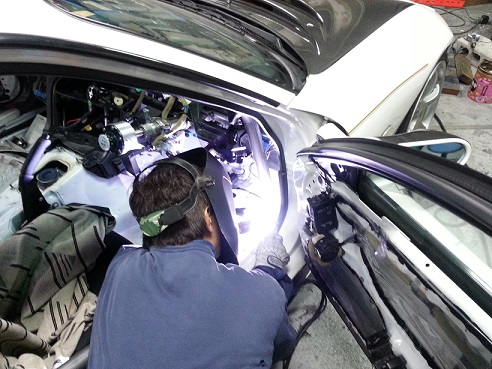

これは サイドバー用のブラケットを点付け(TIG溶接)してる画像です。
(本付けは、全部 外してやります)


既製品 ロールケージ 改....._b0138552_23437100.jpg

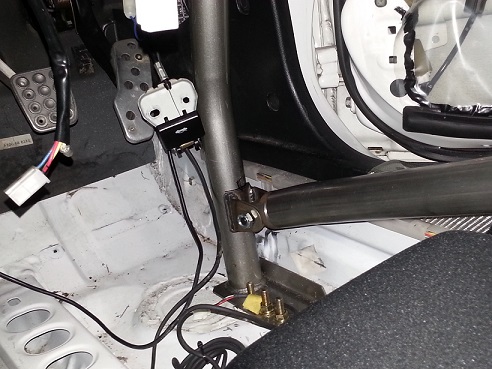

先程は、このブラケットを点付けしてました。
(そのブラケットにサイドバーを仮置きした フロント部の画像です。)


既製品 ロールケージ 改....._b0138552_23182317.jpg

サイドバーのライン(高さなど)を決めるのも、その都度 運転席に座り、確認します。
(シートを前後にスライドさせ、干渉しないか? 腕に当たらないか?の確認)

最初に作ったバーは 干渉しなかったけど、ステアリングをきった時、腕に当たるので作り直し!
(何やってんだ 俺! 泣) 007.gif


そして、サイドバーも決まったので、次は メインフープの繋ぎバーを製作.....


既製品 ロールケージ 改....._b0138552_23272434.jpg

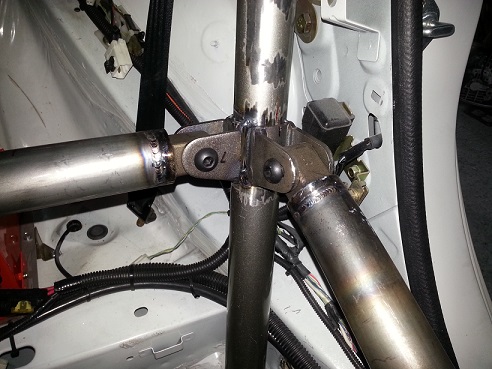

これは 助手席側のメインフープ&サイドバーの ジョイント部 画像です。
(ブラケット自体も加工し、点付けした状態)


既製品 ロールケージ 改....._b0138552_2331127.jpg

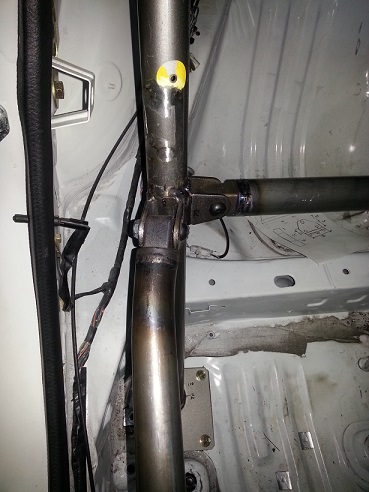

こちらは 運転席側ですね。
少しのアール(曲がり)なので トーチで焙り、ベンダーで曲げてます。 049.gif


既製品 ロールケージ 改....._b0138552_23341020.jpg

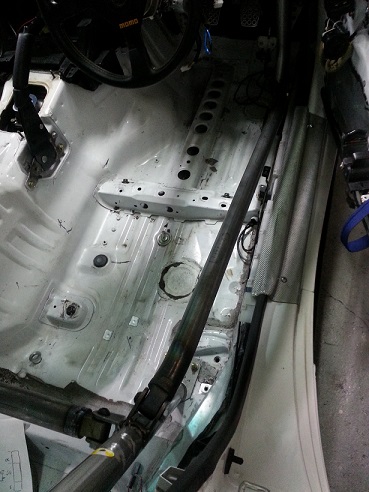

運転席側の全体画像です。


今日は ここまで。   じゃあね!


                                     郷田レーシング・郷田
