来週の走行会に向け、ケツに火が点いた 郷田．Rです。

今日は 私の仕事でも.....



先週の続きですが.....
ミッションクーラーの固定方法に悩んだ結果、構想がまとまりました♪

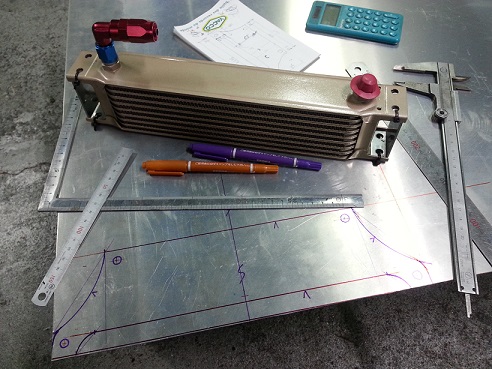

これは アルミ板にプレートの原寸を画いてる 画像です。
（今回は メンテを優先し、ステーと整流板を一体化した プレートを考案！）

なんせ 固定する付近に 取付け用のネジ穴が無いので、
メンバーにナットを溶接して ネジ穴を作ったぐらいですから。

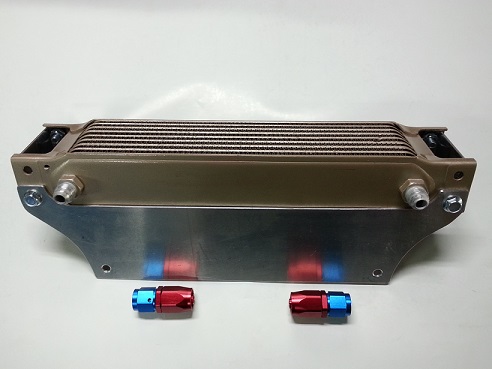

アルミ板から切り出し、R（アール）形状を修正しながら 成形した プレートの画像です。

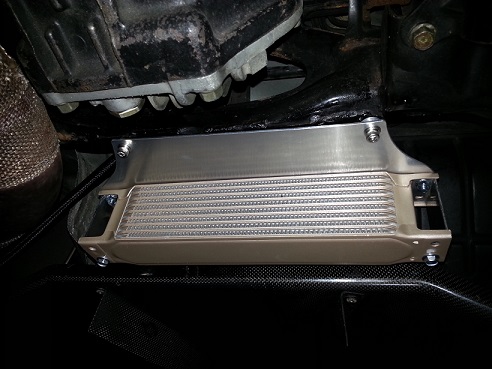

仮付けすると こんな感じ。
向かって右上部の取付けは ５ｍｍのカラーで嵩上げし、レベルを出してます。
（メンバー形状が フラットじゃないんでね。）


さてと、上部の固定は決まったし、下部は パイプステーで いこか♪　と 思った瞬間、
待てよ!?　　飛び石対策の ネットを付けて！ って言うてたなぁ..... （困ったぞ）


ネット（網）を本体にベタッと付けるような ダサい仕事は出来ないし、
かと言って フロントにオフセットするには 固定用の 受けが必要やし、んーー。

しゃーない。　手間暇かかるけど、ここは私の好みで作らせて貰おう！ （笑）

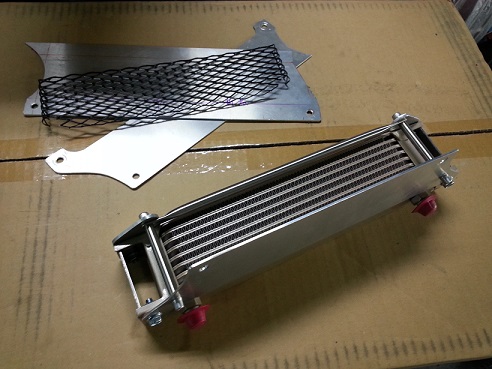

下部に単独のプレート（３ｍｍ）を製作。（左右）
そして 上下の寸法を測り 穴を開けた後、SUSカラー＋貫通ボルトで固定！

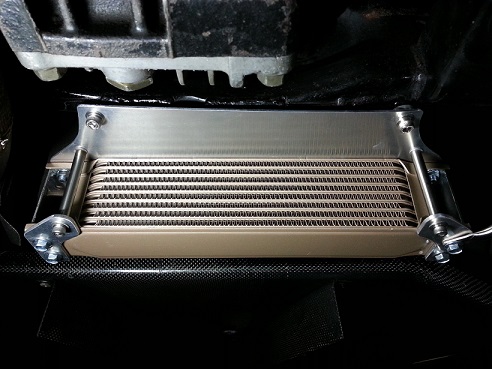

ここでも 仮付けして確認します。

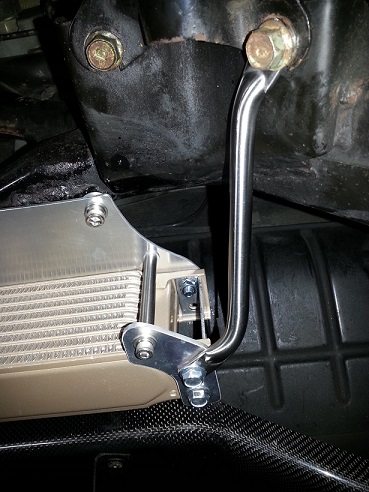

向かって右下部を パイプステーで固定しました。
※　左側は マフラーがあるので ３点支持ですが、これだけで ガッチリ固定されてます♪

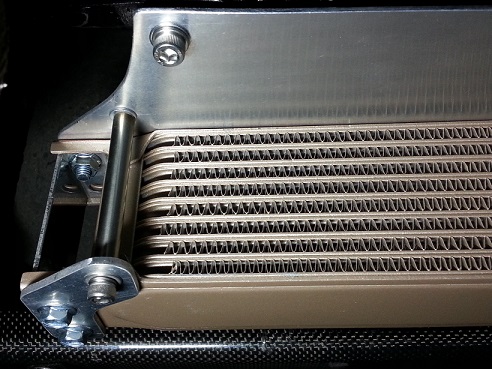

この後、下部のプレートを繋ぐ パイプステーを製作。（これで囲いが出来ました）
見えにくいけど、画像で解るかな？　　更に ガッチリしたよ♪

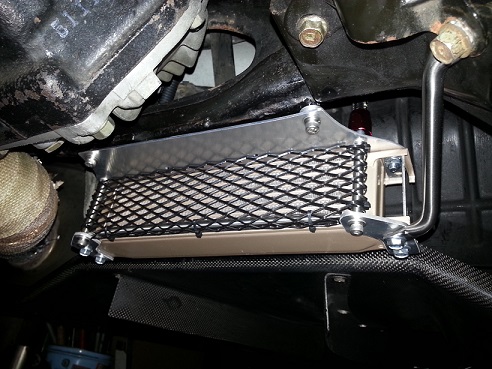

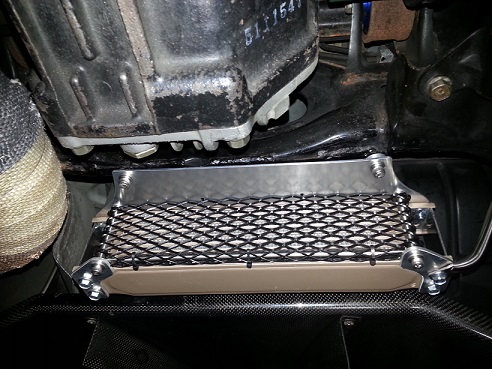

最後に ネットを装着したら 出来上がり！



ネットが無いほうがカッコ良かったけど.....
飛び石でコアに穴が開いたら THE END なんでね。



取付けは、ネットの端部をパイプに合わせたアールに曲げ、巻き込んだ状態です。
で、所々 インシュロックで結束し、固定してます。

※　勿論、インシュロック箇所も センター割り寸法位置で結束っす！ （笑）


なかなか 良い構想（アイデア）だったと思うが、　
寸法取りや部材製作で 手間暇かかりました..... （苦笑）

これで完成ですが、下部の整流板を作ろうか？検討中。
今の状態でも 充分 風が当たるので、様子見るつもりです.....

※　最低地上高の問題もあるんでね。
