さてと、そろそろ 仕事の話を。  今日は 前回の続きです。


オイル タンク製作....._b0138552_20361844.jpg

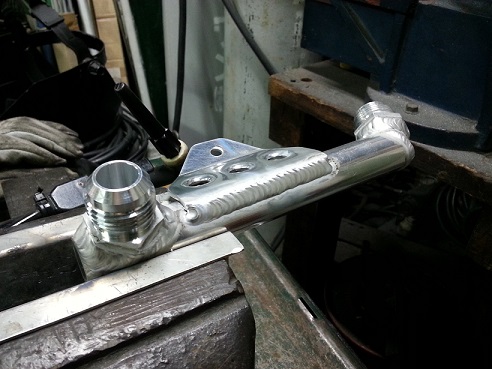

オイルクーラーホースの取廻しに無理があったので、デリバリータンクを製作しました。
(固定用プレートを溶接し、完成した画像です。)


オイル タンク製作....._b0138552_20392756.jpg

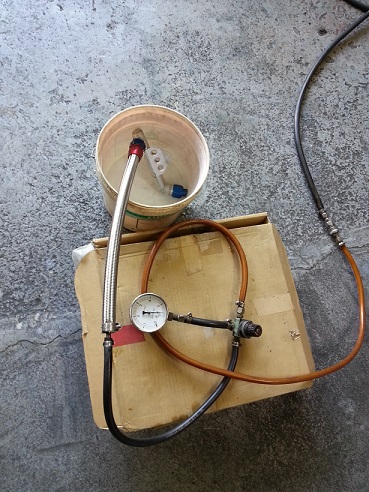

出来上がっても欠かせないのは、漏れ点検!
MAX 6Kの圧をかけ、小さなピンホールも 見逃すわけには..... 027.gif


オイル タンク製作....._b0138552_20431829.jpg

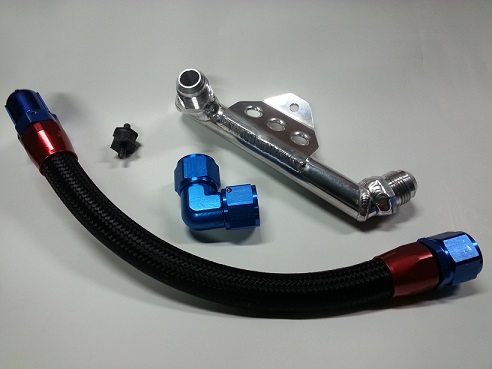

今回、製作したタンク& フィッティングホースなどの画像です。

タンクを設けるって事は、ホースが2本必要じゃないの?
そう思われるでしょうが、コストがかからないよう 構想に時間かけましたよ♪


オイル タンク製作....._b0138552_22245584.jpg

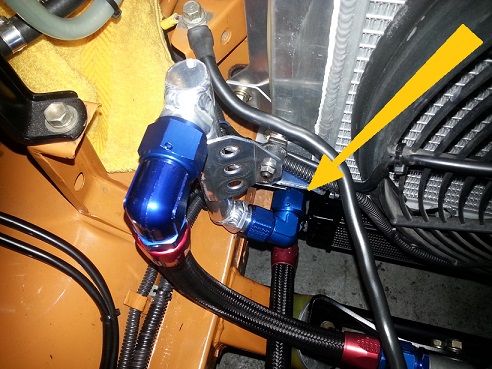

そう!  オイルクーラーに ダイレクトに繋ぎました。(黄色の矢印部分)

通常のラインに無理があるなら 型に ハマる事は無いんです。
基本的に IN と OUTの位置が変わらなくても 柔らか頭になり、悩めば 答えは出てくる。

今回は タンクを設け、ラインの自由度を取り入れたけど、
あとはメンテ&クリアランス、そして固定方法などを確保すれば 形状も浮かびます。


そして、エンジンの振れを考慮し、ボディ(フレーム)とのクリアランスを 充分確保。
固定には ラバーブッシュを使用し、振動の逃げも計算済み♪

勿論、アールズのフィッティングは ベントチューブを使わず、強度のあるフォージを使用。
(ホンマは ベントチューブのほうが カッコ良いから 使いたいけどね..... 笑) 029.gif


オイル タンク製作....._b0138552_22132227.jpg

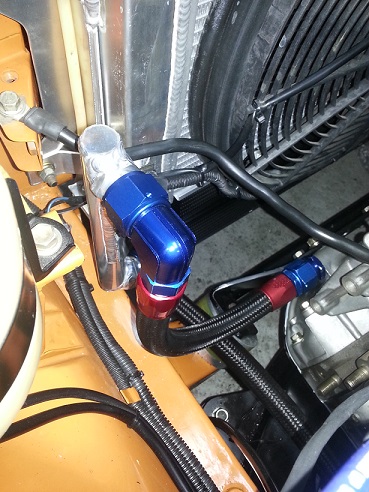

ホースの曲がりも 負担がかからず、すべてのメンテを考慮!  簡単に脱着できます♪


オイル タンク製作....._b0138552_22135733.jpg

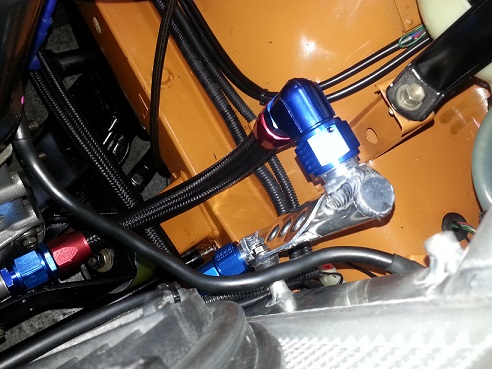

画像では 解りにくいけど、プレートの溶接(表面)だけで 強度は保たれると思いますが.....
念には念をで プレートの裏側にも つっかえ棒の役割で 6φ パイプを2箇所 溶接してます。 045.gif

競技車両は 何が起こるか? わからないので、
先を見越した 「策」 が大事と、私は重んじます。049.gif


今日は Yさん(オーナー)が来られ、目の前で エンジン始動!
もうチョッとメンテして 納車します。

今日は ここまで。  明日は 久しぶりに 梅田へ出掛けます♪ (半年ぶりかな? 苦笑)
おしまい。
