作り物の日々.....


今日は 梅雨の中休みでしたが、蒸し暑かったですね.....
でも、洗濯物が乾いて 良かった良かった♪ 058.gif



早速ですが、今日はチョッと早めに帰りたいので 本題に入ります。
(と言っても 22:00は 過ぎるかな? 苦笑)

まずは 山ちゃんの作業から。

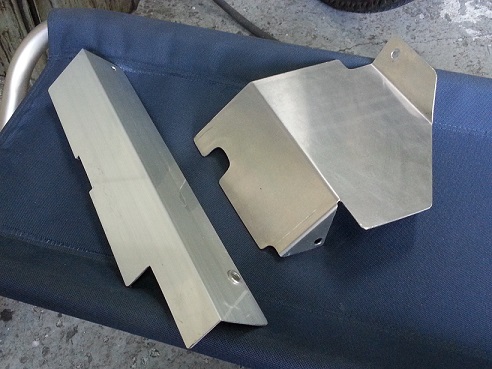

私が身動きできないので、FC の遮熱板を製作して貰う事に。



形状と寸法だけ指示し、あとは 任せました。(ボディ側の遮熱板です)

タービンの遮熱板も 作ってましたが.....
これは 私より 山内の方が 慣れてる分、上手ですね! 001.gif

※ 装着画像は 後半に UP します。




他には オーナーから追加依頼された メーター&スイッチ&ブーコンのパネル製作。

当初、山ちゃんに配置など 全て任せてたら、とんでもないセンスだったので 却下! 021.gif

その後、配置バランスを指示して 何とか 決まったけどね。

画像は ブーコン設置に開けた角穴を ヤスリで シコシコ 成形してるトコ。
(ある意味 シコシコ作業は プロですが、こちらのシコシコ作業は 手間暇が..... 汗) 042.gif




次に私の作業を。

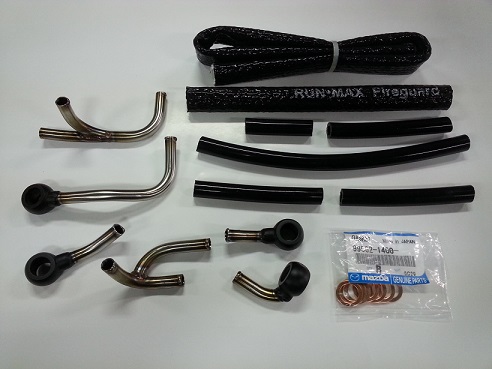

タービンに水を回して下さい! と言われてたので、ウォーターラインを製作しました。



あまりにも 細かい作業の為、途中でイヤになりましたが、何とか 完成しました。
(なんせ 肉厚1mmの10φパイプ(鉛筆の径ぐらい)の溶接ですからね..... 苦笑) 042.gif


ツインターボは ただでさえ スペースが限られるのに、
どんな取廻しにしたらええのか? と 悩みましたが、徐々にイメージは浮かびましたよ。027.gif

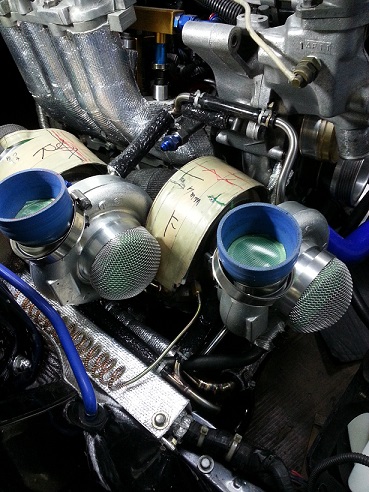

わかりにくいかな?
ツインターボなので 1つのラインから 二股に分かれ、リターンは また1つのラインに。






これで解るかな?
黄色の 矢印上部が イン、下部がアウトのラインです。

赤い矢印は、山ちゃんが製作した(最初の画像) ボディ側の遮熱板。
(上部が ブレーキ回りの遮熱板。 下部は ボディハーネスを保護する遮熱板です) 029.gif

そして、クルクル巻いてるのは 排圧計のセンサー。

タービンを出てすぐ感知する温度は 800℃ ちょいと推測し、

※ 徐々に温度を下げようと クルクル巻いたけど、どれぐらい下がるか? それは不明。

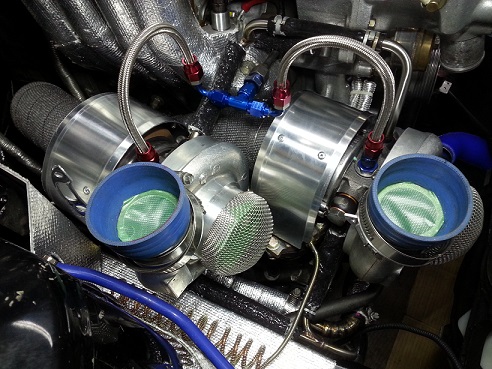

タービンの遮熱板も完成したので、オイルINラインも 本付けしました。



タービンの遮熱板は、一応 ビードローラー仕様。


すでに インタークーラーのパイピングも完成してるけど、
まだ 作り物があるので、装着(本付け)はできませんわ。(汗) 042.gif


今日は ここまで。  じゃあね!


                                郷田レーシング・郷田
